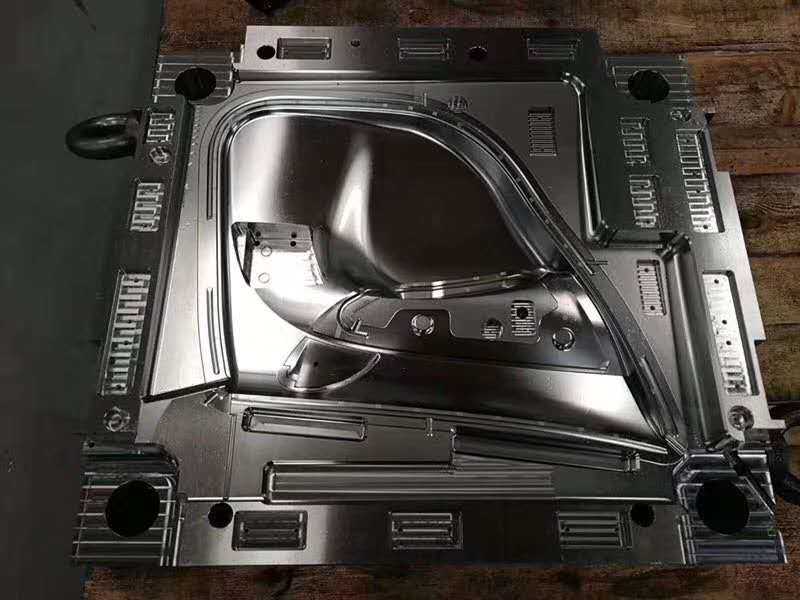

德彩网　　为了防止磨削裂纹和表面软化，应注意:充分冷却；合适的研磨压力；加工工艺合理。钢预硬化钢具有良好的抛光性能，通常用氧化铝或石膏抛光。先粗抛光，再用越来越细的磨料抛光。每次更换磨料都要改变抛光方向，更后的抛光时间不能太长，否则会影响模具表面的粗糙度。渗氮可提高模具表面硬度1.2738h，提高钢材价格，提高耐腐蚀性。尽管这种钢已经过预硬化处理，但其硬度仍可通过热处理来提高。c:0.35-0.46 si:0.2-0.4 Mn:1.3-1.6P:≦0.035s:≦0.005 cr1:. 8-2.2 mo:0.15-0.25 ni:0.9-1.2中国GB标准品牌3cr2NiMo。美国爱思标准品牌P20+Ni，日本JIS标准品牌PDS5S， 美国AISI标准P2UMODIFIED品牌、瑞典进口标准品牌IMPAXHIHARD和瑞典瑞典标准品牌718(HH)1。均匀硬度2。卓越的抛光性能。良好的机械加工性。预硬化塑料。模具钢5.可以应用渗氮。6.合适的表面处理，例如:镀铬(样品硬度340HBW，在室温和高温下)1)温度20°C/200°C/400°C，密度7.8g/cm/7.75g/cm。2)温度为20200°C/20400°C，线膨胀系数为12.6×10K/13.5×10K。3)温度20°C/200°C/400°C，热导率29.0 W (m k)/29.5 W (m k)/31.0 W (m k) 4)温度20°C/200°C/400°C . 2)温度20°C/200°C/400°C，条件屈服强度980MPa/925MPa/770MPa。3)温度20°C/200°C/400°C，面积收缩率49%/51%/52%4)温度20°C/200°C/400°C，伸长率13%/14%/16%5)温度20°C/2000。加热温度为600℃(退火)和550℃(淬火和回火状态)， 保温时间按每50毫米壁厚1小时确定，然后随炉冷却。预热温度C，淬火温度C，保温30min(模具必须在保护气氛下淬火，避免氧化脱碳)。油冷，冷却到5070°C，立即回火。回火保温时间根据工件厚度确定，每25mm为1h，至少2h。回火温度为180 ℃/ 200 ℃/ 300 ℃/ 400 ℃/ 500 ℃/ 600 ℃,硬度为52 HRC/51 HRC/48 HRC/46 HRC/42 HRC/34 HRC。钢的表面硬度可以通过火焰或感应淬火处理提高到50HRC，然后在淬火后空冷。小型模块可使用通用淬火介质，淬火后应立即进行回火，回火温度为c .渗氮温度×渗氮时间:525 C×20h，渗氮层厚度为0.30mm525 Cx30h， 渗氮层厚度为0.35毫米；525°c×50h，氮化层厚度为0.50 mm..在570℃软氮化2小时，模具表面硬度约为700HV，氮化层深度约为0.1 mm..1.-用于皮纹、梨形皮纹和仿石的蚀刻模具。2.-文具盒、日用品容器等对透明塑料有高光泽要求的模具。3.-特别适用于硬橡胶(PS)和不易碎橡胶(ABS)零件。-冰箱、空调等产量要求高的大型模具。德彩网位于环境优美、交通便利的江苏省苏州市。公司面向国内外各大中小企业，压铸已久。模具钢合金结构钢，冷加工模具钢、高速钢，塑料模具钢、硬质合金等。主要是批发销售。
